Spitzenleistung von A bis Z

Vom Millimeter-Teilchen bis zum Formteil mit den Maximal-Massen 4‘000 x 2‘200 mm. Und zwar für fast alle industriell oder gewerblich eingesetzten Werkstoffe ebenso wie für Materialien für die Werbebranche. Wir arbeiten ab jeder Vorlage. Entweder Sie übergeben uns Ihre Daten, oder Sie übergeben uns reale Muster, Skizzen, Pläne oder Konstruktionszeichnungen und wir übernehmen für Sie die Digitalisierung. Auf jeden Fall ist sicher gestellt, dass allfällige Nachfolgeaufträge mit der gleichen Präzision ausgeführt werden wie der Erstauftrag. Temperatursensible Materialien schneiden wir ebenso verformungsfrei wie Profile, Hohlkörper oder Rohre – was wir mit Wasser schneiden, passt perfekt! Intelligente Schachtelpläne gewährleisten die bestmögliche Materialausnutzung ohne unnötigen Abfall. Das senkt Ihre Kosten deutlich und garantiert obendrein eine nachhaltige Materialbewirtschaftung.

Unser Mehrwert: Komplettabwicklung

Leistungsspektrum der Qualicut - CNC Wasserstrahlschneiden
Leistungsspektrum der Qualicut – CNC Wasserstrahlschneiden

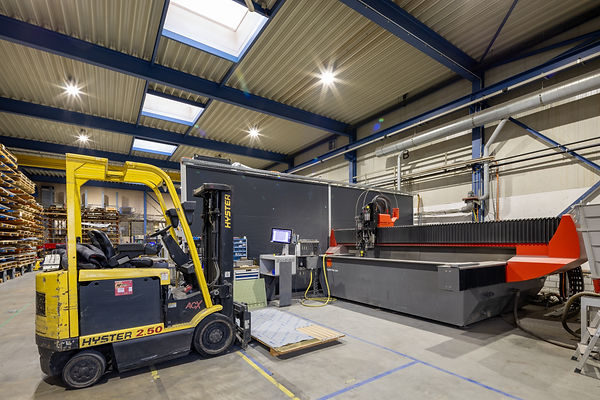

Präzision im Hochleistungsbereich mit Wasserstrahlschneiden

Archäopterix, HGW-Teile, Cockpitfenster
Archäopterix, HGW-Teile, Cockpitfenster
AMZ Umbrail, CFK-Teile, Bremsscheiben
AMZ Umbrail, CFK-Teile, Bremsscheiben

CNC Wasserstrahlschneiden: Werkstoffübersicht max. Stärke

Aluminium120 mm
Baustähle60 mm
Chromstähle60 mm
Federstähle60 mm
Glas/VSG100 mm
Gummi90 mm
Holz100 mm
Keramik90 mm
Kunststoffe150 mm
Kupfer60 mm
Leder90 mm
Messing60 mm
Naturstein90 mm
Plexiglas90 mm
Schaumstoff200 mm
Strukturwerkstoffe90 mm
Verbundwerkstoffe, CFK, GFK90 mm
Werkzeugstähle60 mm

Toleranzen/ Dimensionen

Genauigkeit
Schnittwinkelfehler Q1–Q50-2°
Formtoleranzen+/- 0.1 mm
Positionsgenauigkeit+/- 0.1 mm
Wiederholtoleranz+/- 0.05 mm
Kontur/Bohrungen
kleinstmögliche Bohrungd=2 mm
kleinster Radiusr=0.4 mm
Oberflächengüte
Qualität Q1–Q5bis N8/N9
Produktionsschnittauf Anfrage
Flachmaterialdimensionen
Tafelgrösse4000 x 2200 mm
Hub Z-Achse200 mm
Max. Gewicht2 Tonnen
Rohrdimensionen (Rund- und Vierkantrohre)
Rohrgrössed max. 400 mm
RohrlängeL max. 3700 mm
Max. Gewicht500 kg

Fräsen

X/ Y/ Z3600 x 1200 x 1500mm

Drehen

Max. DurchmesserD 720mm
Max. Länge2000mm

Schweissen

Manuell (Tisch)3000 x 1500mm
Roboter (Armlänge)1800mm

Bolzenschweissen (CNC)

X/ Y/ Z2800 x 1700 x 200mm
BolzenMax. D 6 x 30mm

Biegen

Tafelgrösse3000 x 6mm

Nasslackieren

Raumgrösse6 x 12m
